Горизонтальный гидроразбиватель брака типа HB

Описание продукта

Горизонтальные гидроразбиватели брака типа HB предназначены для разволокненния мокрого и сухого брака БДМ и КДМ. Горизонтальные гидроразбиватели состоят из ванны и горизонтально расположенных функциональных органов с посадкой и приводом.

Исполнение

Гидроразбиватели типа HB поставляются в зависимости от произвдительности БДМ. Новая закруглённая форма ванны повышает эффективность роспуска брака. Выбрызгиванию массы из ванны препятствует дефлектор, который расположен над ротором. Очистку статора обеспечивает промывочная вода, подведённая непосредственно к функциональным органам. Возможны различные исполнения выходного патрубка хорошей массы, в зависимости от требований заказчика. Для лёгкого доступа к функциональным органам ванна оснащена лазовым отверстием. Приводной вал ротора посажен на подшипники качения и разгоняется при помощи ременного привода электродвигателя.

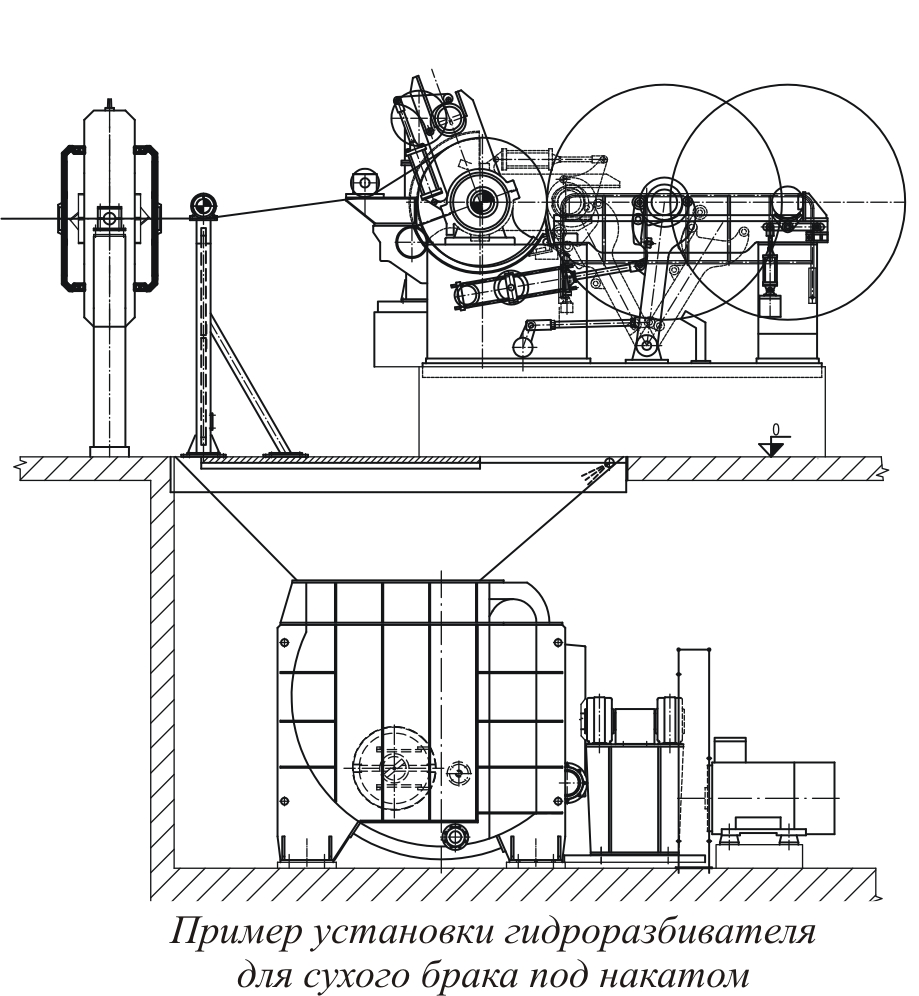

С учётом конкретной ситуации гидроразбиватель дополняется жёлобом или лотком со спрыском для направления пути бумажного брака. Производительность и энергопотребление, приведённые в таблице, действуют для сухого бумажного брака под накатом и для мокрого бумажного брака под прессами.

Материал

Все части машины, которые соприкасаются с массой, изготовлены из нержавеющей стали. Ванна стандартно изготовлена из нержавеющей стали AISI 321, корпус выпуска изготовлен из нержавеющей стали AISI 316 Ti, функциональные органы изготовлены из нержавеющей стали для отливок DIN 1.4027.

Конструкция и безопасность машины соответствуют нормам ГОСТ.

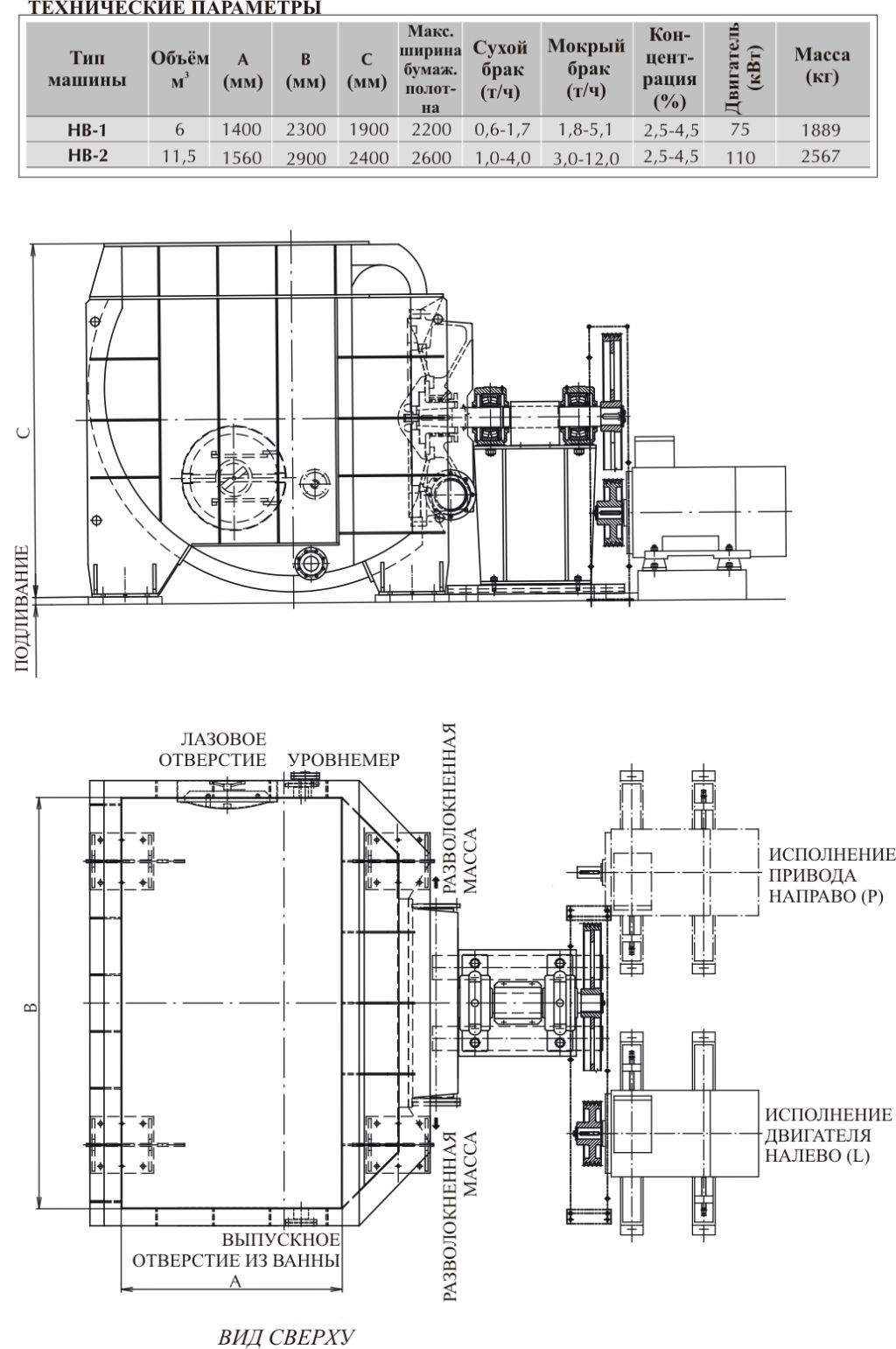

Основные части машины

сварная нержавеющая ванна с лазовым отверстием (1)
функциональные органы: ротор (2), лопаточный венец (3), статорная сортировочная сетка (4)
корпус выпуска (слива) (5)
ременный привод с кожухом (6)
электродвигатель на салазках (7)
