Hакат

Описание продукта

Гидравлические накаты с несущим валом системы POPE предназначены для наматывания бумажной ленты (бумажного полотна). Бумага наматывается с постоянной скоростью на вал - тамбур. Его обороты выводятся прижимным усилием от несущего вала, который приводится в движение либо электродвигателем с редуктором, либо трансмиссией БДМ.

Исполнение

Несущий вал может быть изготовлен из чугуна или может быть комплексно сварным из конструкционной углеродистой или нержавеющей стали. Между стойками машины находится шабер с электромеханической осцилляцией для очистки его поверхности. Со стороны обслуживания в целях канатиковой заправки установлен неподвижный или подвижный канатный шкив в соответствии с системой заправки бумаги в накат. Несущий вал оснащен внутренней системой охлаждения для охлаждения бумаги, выходящей из сушильной части бумагоделательной машины. Опрокидывающиеся плечи управляются при помощи гидравлики и механически соединены так, чтобы было обеспечено их взаимное положение и одностороний ход. Таким же способом исполнены прижимные рычаги, которыми также можно регулировать прижимное усилие тамбура на несущий вал. Каждый рычаг имеет самостоятельную регулировку. В концевом положении намотанный рулон останавливается при помощи гидравлических амортизаторов и тормозится при помощи барабанного тормоза. Особое внимание уделяется в первую очередь безопасности труда и защите здоровья персонала по обслуживанию наката. Управление всеми процессами и режимами работы наката осуществляется с пульта управления. Управление может быть ручным или автоматическим.

Материал

Конструкционная сталь St 52, рубашка несущего вала - в соответствии с требованиями - чугун GGG40, конструкционная сталь St 52, нержавеющая сталь 1.4301.

Конструкция и безопасность машины соответствуют нормам ГОСТ.

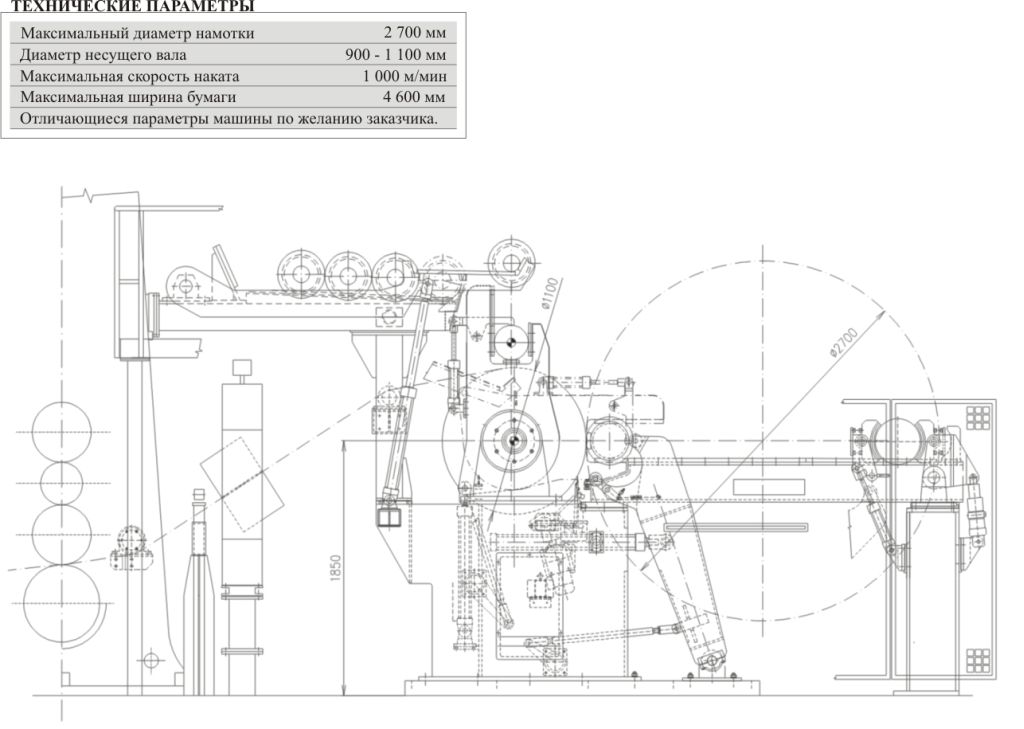

Основные части машины



  • несущая конструкция: два стальных сварных корпуса, две стойки с призматическими направляющими для откидывания тамбуров (1)
  • несущий вал с канатным шкивом (неподвижным или подвижным) (2)
  • посадка несущего вала (3)
  • система охлаждения несущего вала (4)
  • опрокидывающиеся плечи для захвата порожних тамбуров (5)
  • прижимные рычаги, закреплённые к шинам наката (6)
  • шабер с осцилляцией (7)
  • амортизатор намотанного рулона с тормозом (8)
  • разгонка тамбуров (9)
  • вкладыватель тамбуров (10)
  • управление машиной
  • кожухи машины (11)
  • площадки обслуживания
  • гидростатический привод
  • пневматический контур

Принадлежности

    • устройство для заправки бумажной ленты
    • устройство для вкладывания тамбуров в опрокидывающие плечи наката с питателем тамбуров
    • тамбуры с обрезиненной или полиуретановой поверхностью в соответствии с требованием заказчика
    • привод наката

    Объем поставки

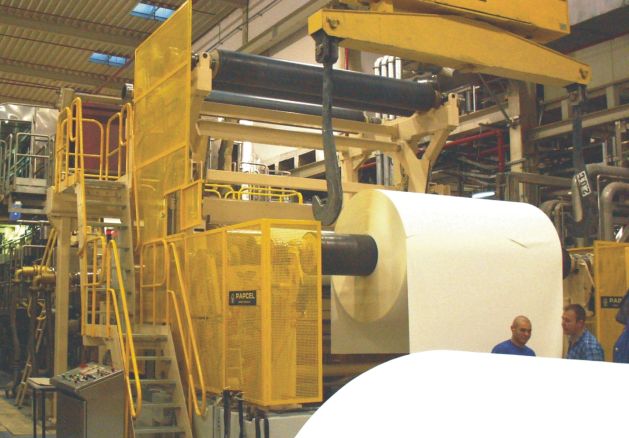

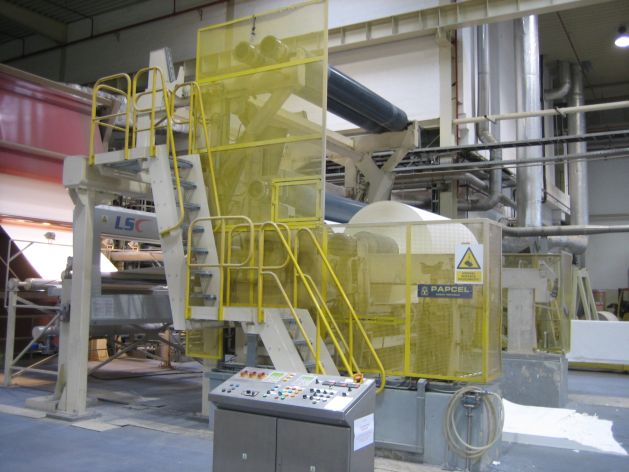

Фотогалерея
