Продольно-резательный cтaнoк

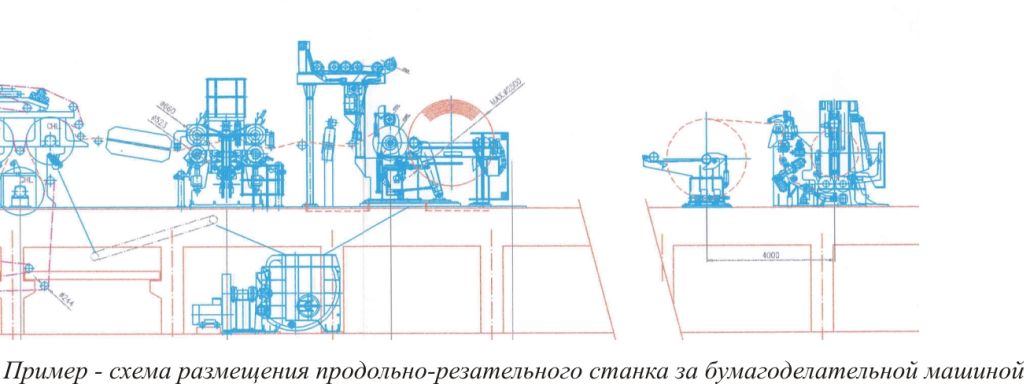

Продольно-резательный станок предназначен для перематывания и продольного резания бумажного полотна из тамбура бумагоделательной машины на рулоны требуемых размеров.

Исполнение

Намоточная часть машины двухвальная, каждый из несущих валов имеет собственный привод. К посадке первого несущего вала в направлении хода бумаги прикреплён гидравлически управляемый выталкиватель намотанных рулонов. На втором вале одинаковым способом исполнена посадка опрокидывающего стола. Оба вала динамически сбалансированы согласно требуемой скорости перемотки. С учётом вида бумаги валики имеют термонапыление. Привод несущих валов регулируемый, попеременный. Бумажный рулон направляется при помощи зажимных оправок, которые пневматически поднимаются и опускаются, а их движение осуществляется при помощи гидравлики или пневматики. Намотанный рулон прижимается сверху прижимным роликом, прижимное усилие которого регулируется
в соответствии с диаметром наматываемого бумажного рулона. В верхнем положении вал всегда зафиксирован.

Резательная секция машины решена в соответствии с требуемой шириной отрезываемых лент, далее в соответствии
с максимальной рабочей скоростью, типом и шириной бумаги. Эта секция управляется при помощи пневматики или электро-пневматики и решена на принципе тнз. ножницеобразного среза с тангенциальным разрезом или разрезом с опоясыванием на ножевом валу. Перед и за резательной секцией машина оснащена разгонными валиками для правильной натяжки бумаги в поперечном направлении при входе в разрезку и на несущие валы. Разгонные валики расположены на подачах для установки оптимального пути бумаги. Составной частью резательной секции является прямое измерение силы натяжения бумаги, расположенное на ведущем вале с постоянным опоясыванием, при помощи которого управляется тяга раската. В резательной секции может быть установлено устройство для отсасывания пыли, которое существенно снижает количество примесей на поверхности бумаги.

Устройство заправки бумаги служит для перевода бумажного полотна из раската через переводящий, разгонный и направляющий валики; резательную секцию и последующий разгонный валик между несущих валов ПРС. Это устройство состоит из системы ременных конвейеров, спусков, воздушных форсунок
и системы вакуума для присасывания бумаги к грудному валу.

Отмоточный станок (раскат) компонован как пара стоек, на которых расположена станина тамбура с фиксирующими рычагами и выталкивателем порожних тамбуров, комбинированным с гидравлическими амортизаторами на концах выносящего плеча. Сам тормоз раската исполнен с двигателем переменного тока в генераторном режиме работы или с пневматическим дисковым тормозом с воздушным или водяным охлаждением. Муфта между тормозом и тамбуром исполнена со шлицевым валом, по которому пневматически передвигается соединительная часть
с поводком тамбура. Весь станок оснащен поперечной и продольной подачей для правильной установки хода бумаги в машине.

Конструкция и безопасность машины соответствуют нормам ГОСТ.

Преимущества

• соотношение мощность - цена
• высокое качество перемотанных рулонов
• высокое качество разреза
• эксплуатационная надёжность

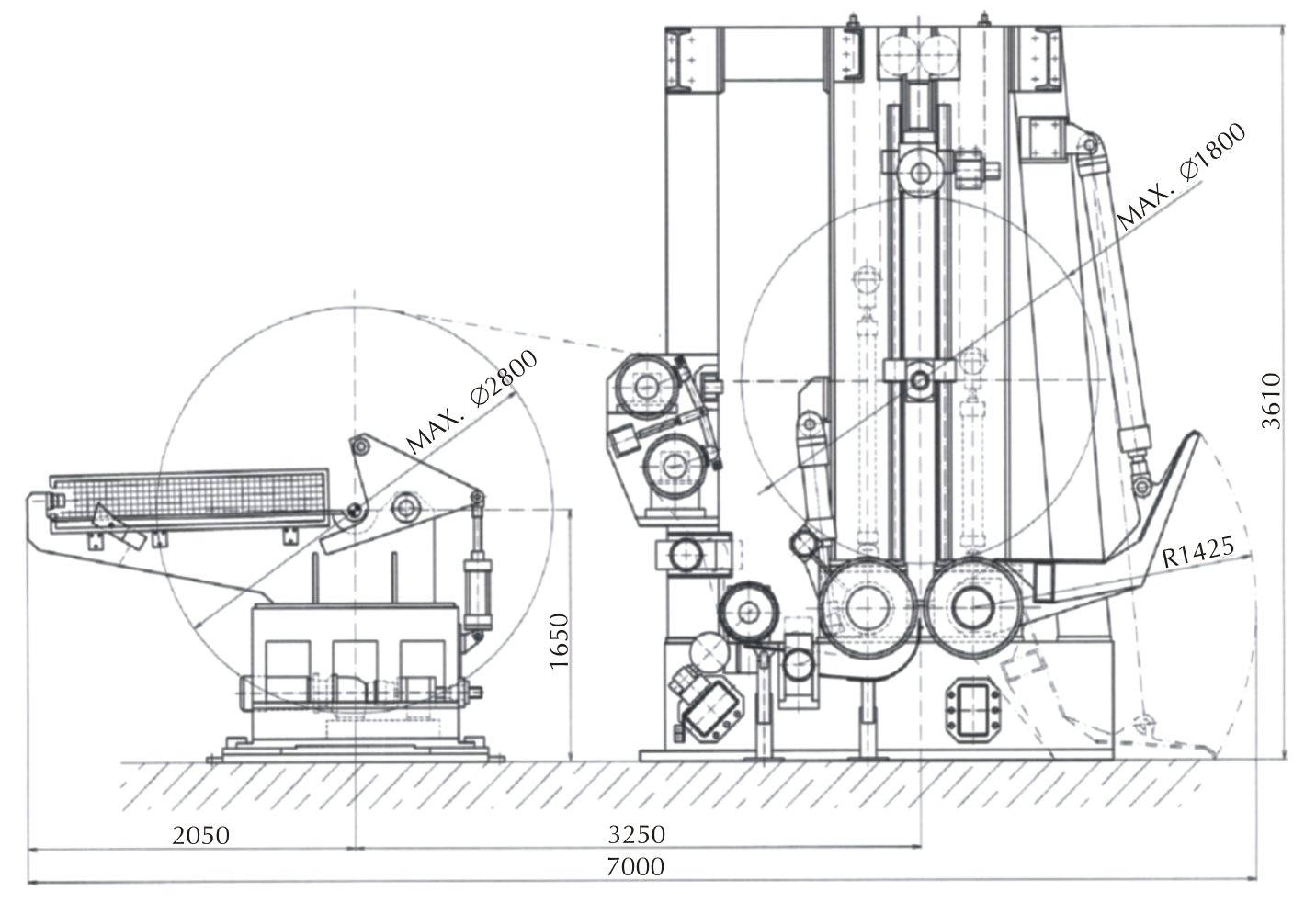

Основные части машины

• несущая конструкция - отдельные стойки из профильной стали, прикреплённые друг к другу при помощи прочного винтового соединения и замков (1)
• несущие валы (2)
• прижимной ролик (3)
• зажимные оправки (4)
• выталкиватель рулонов (5)
• опрокидывающийся стол (6)
• разгонные валики (7)
• резательная секция (8)
• заправка бумаги (9)
• отмоточный станок (10)
• гидростатический привод
• пневматический контур машины
• электрочасть машины - распредел. шкафы, кабельная проводка, панель управления
• система управления, включая программное обеспечение
• кожухи машины (11)
• привод машины

Принадлежности

• отсасывание обрезаемой кромки
• автоматика заправки бумаги
• отсасывание пыли
• тамбуры с обрезиненной или полиуретановой поверхностью (обшивкой)

Объeм поставки

• машина в комплекте согласно спецификации
• принадлежности по желанию заказчик

Материал

• несущая конструкция - конструкционная сталь St 52
• рубашки валиков - конструкционная сталь марки St 52 со специальной поверхностной отделкой

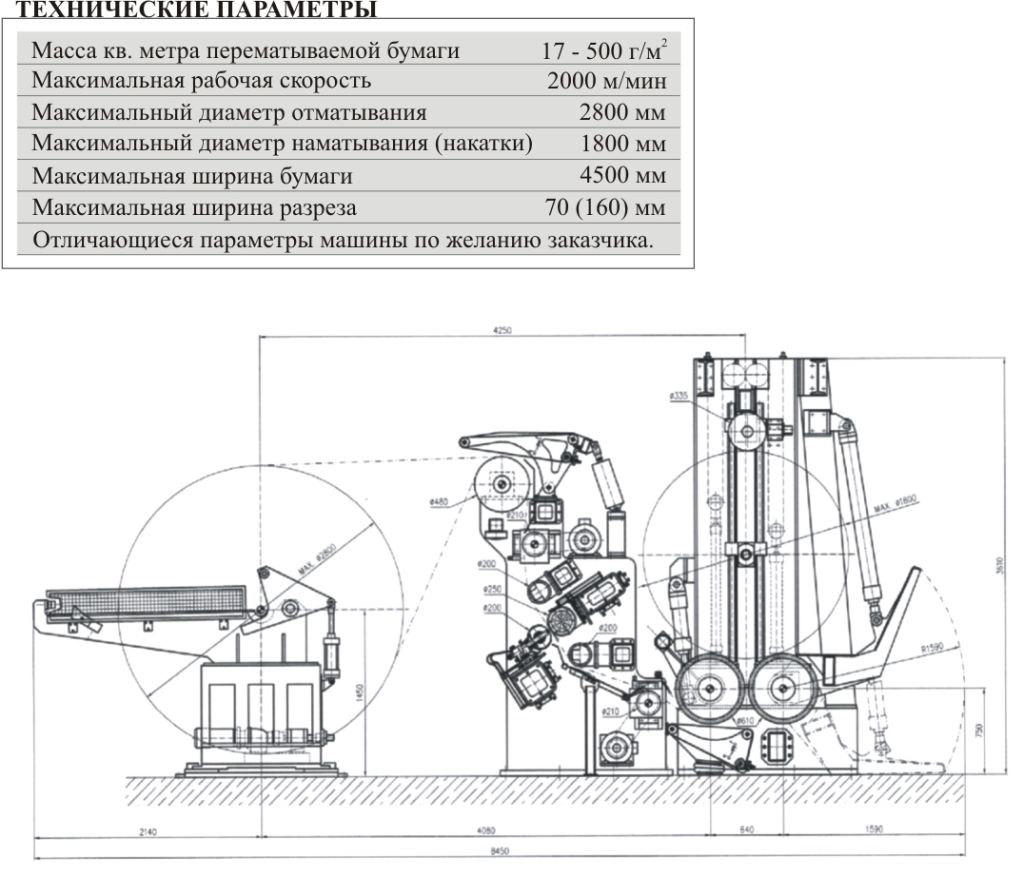

Технические параметры
