Kaнaтиковая зaпрaвкa

Описание продукта

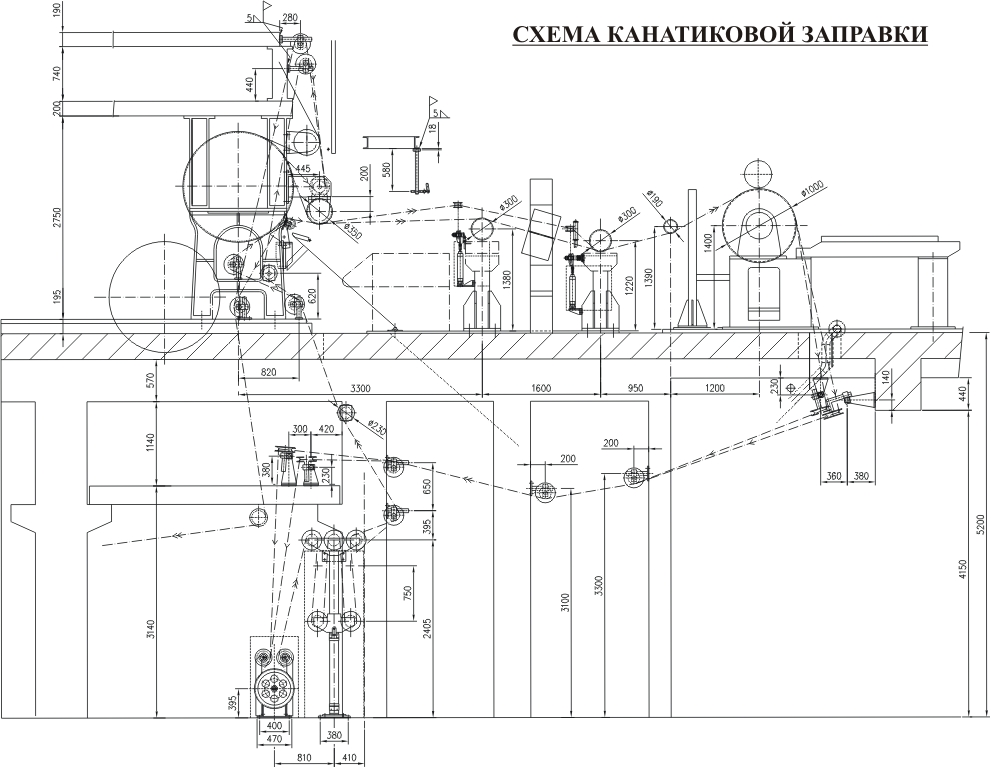

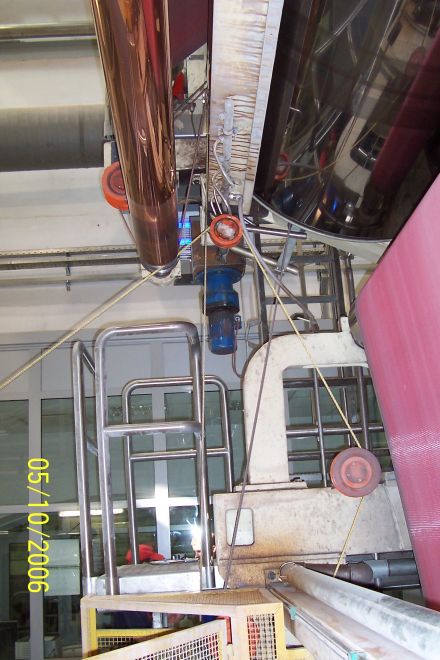

Канатиковая заправка служит для автоматической заправки бумажной ленты (полотна) при помощи заправочных канатиков из прессовой части через сушильную часть в накат бумагоделательной машины.

Исполнение

Канатиковая заправка представляет собой комплект роликов, натяжку канатиков и, при необходимости, привод канатиков. В качестве другого вида оборудования можно использовать в местах сдачи вспомогательные спуски и воздушные трубы с форсунками. Для процесса заправки преимущественно применяется двухканатиковая система, но для бумаги с большой грамматурой можно использовать и трёхканатиковую систему заправки.

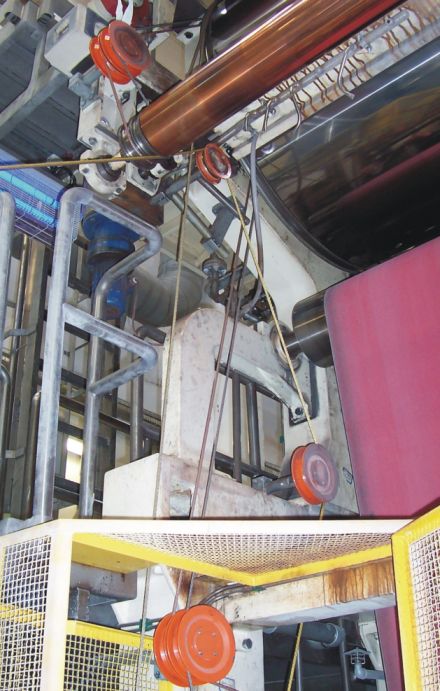

Блок-ролики

Размеры блокроликов (диаметр, ширина, глубина канавки) зависят от скорости машины и грамматуры заправляемой бумаги. Ролики прикрепляются к машине при помощи системы различных стоек, держателей, и могут быть оснащены специальным шарниром, позволяющим лучшее поворачивание в направлении пути заправочного канатика. В целях упрощения различения путей отдельных заправочных канатиков (внутренних, средних и внешних) в контуре ролики покрашены разноцветной краской. Для мокрой среды (клеильные прессa и т.д.) желательно использовать нержавеющее исполнение.

Конструкция и безопасность машины соответствуют нормам ГОСТ.

Основные части машины

пневматическая натяжка заправочных канатиков
набор роликов с держателями

Принадлежности

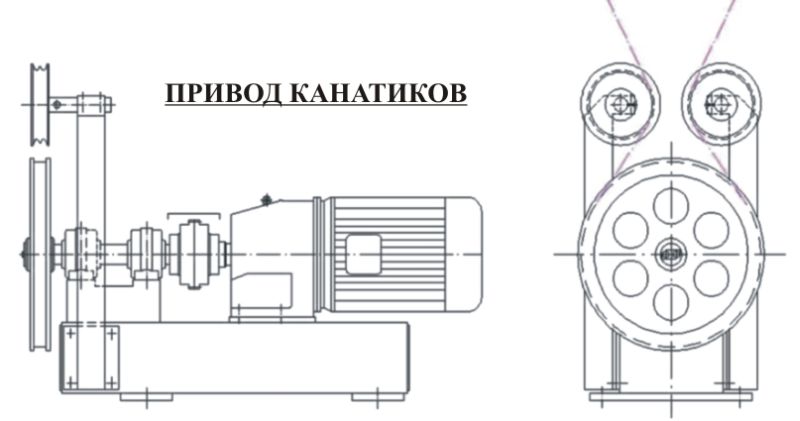

привод заправочных канатиков

Объем поставки

машина в комплекте согласно спецификации основ. частей
принадлежности по желанию заказчика

Материал

стандарнто - конструкционная сталь St 52 (по желанию заказчика - из материала марки 1.4301)

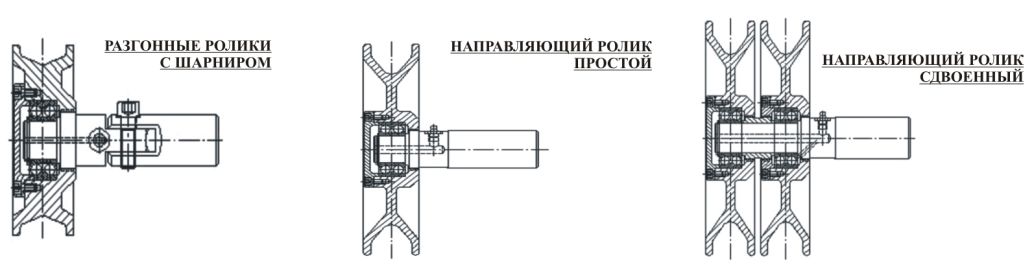

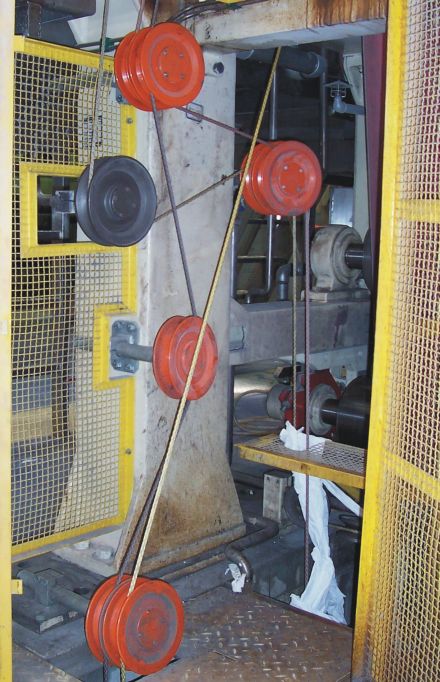

Типы блок-роликов

Разгонные ролики
Разгонные ролики служат для образования канатиковых заправочных клиньев (меньшая глубина канавки) в местах передачи. Разгонные ролики изготовляются в трёх основных размерах с диаметром 150, 180 и 210 мм.

Ведущие (направляющие) ролики
Ведущие направляющие ролики служат для направления заправочных канатиков (большая глубина канавок). Ведущие направляющие валики изготовляются в трёх основных размерах с диаметром 190, 280 и 330 мм, как в простой, так и в сдвоенной компоновке. В целях предотвращения выскальзывания канатиков на определённых местах можно использовать упоры.

Натяжка канатов

Натяжка канатов позволяет натягивать заправочные канатики каждый в отдельности. Размеры натяжки зависят от общей длины канатика заправочного контура. Натяжные устройства оснащены защитными кожухами.

Виды натяжки канатиков

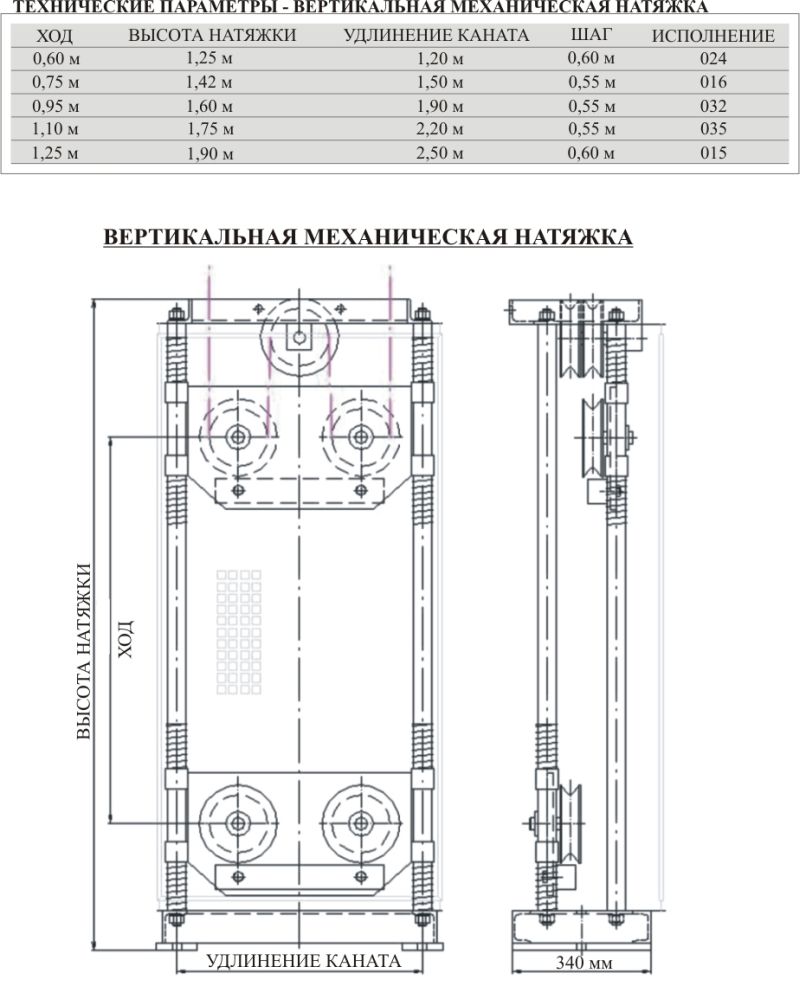

Вертикальная механическая натяжка

при помощи груза. Конструкция натяжки обеспечивает возможность протягивать заправочные канатики вдвое дальше, чем имеет ход самой натяжки (Lдлина = 2 x ХОД).

Вертикальная пневматическая натяжка

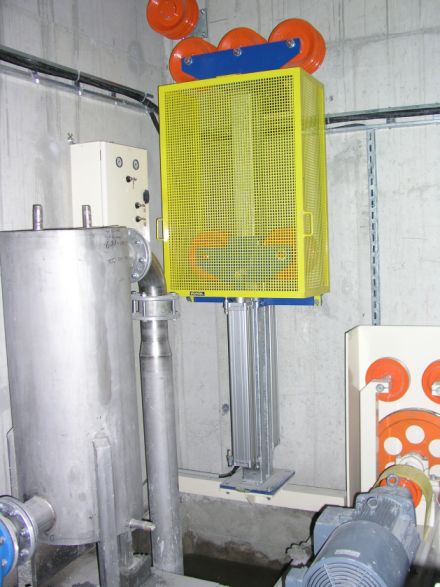

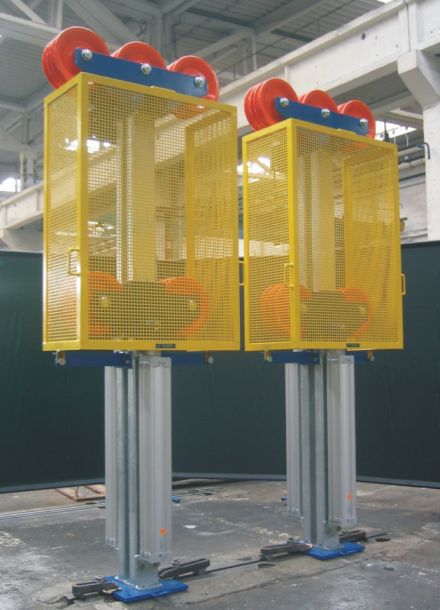

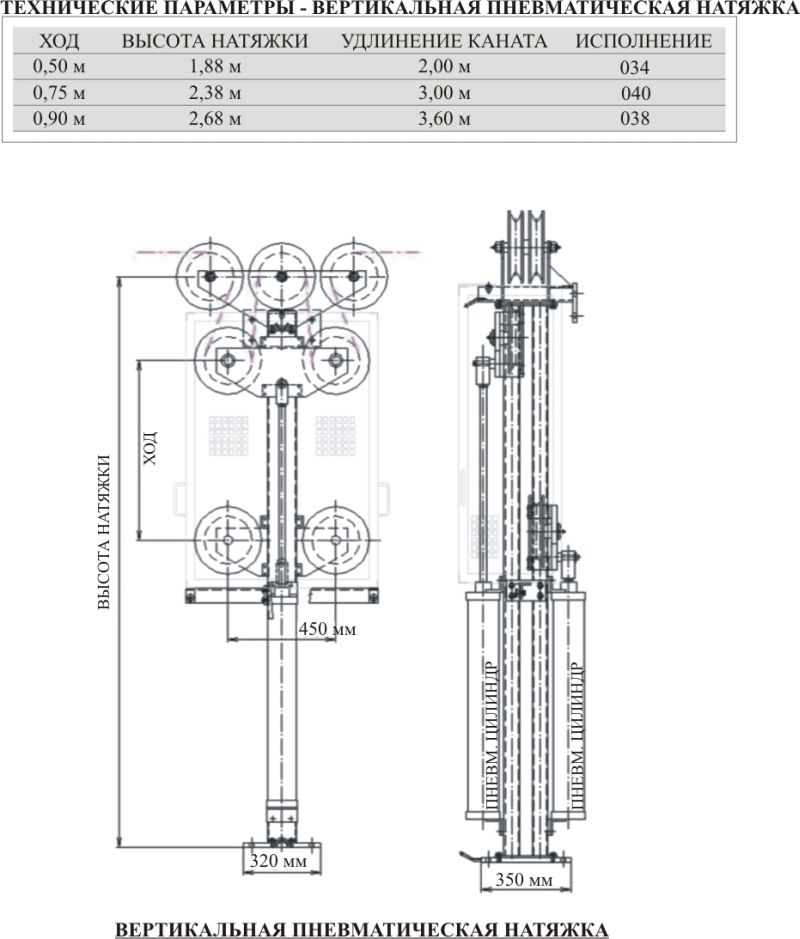

вертикальная пневматическая натяжка выполняется при помощи пневматических цилиндров, управляемых из пневмопанели. Конструкция вертикальной пневматической натяжки обеспечивает возможность протягивания заправочных канатиков на четырёхкратную длину хода пневматических цилиндров (Lдлина = 4 x ХОД). Максимальную вытяжку кантиков (тормозное расстояние блок-роликов до крайнего положения) сигнализируют магнитные датчики положения.

Преимуществами устройства является плавная и простая установка необходимой силы тяги в заправочных канатиках (макс. 800 Н) и возможность ослабления тяги после заправки бумаги, что имеет благоприятное влияние на срок службы и долговечность канатиков. После подключения электропанели к датчику, который сигнализирует обрыв бумаги, это устройство становится полностью автоматическим.

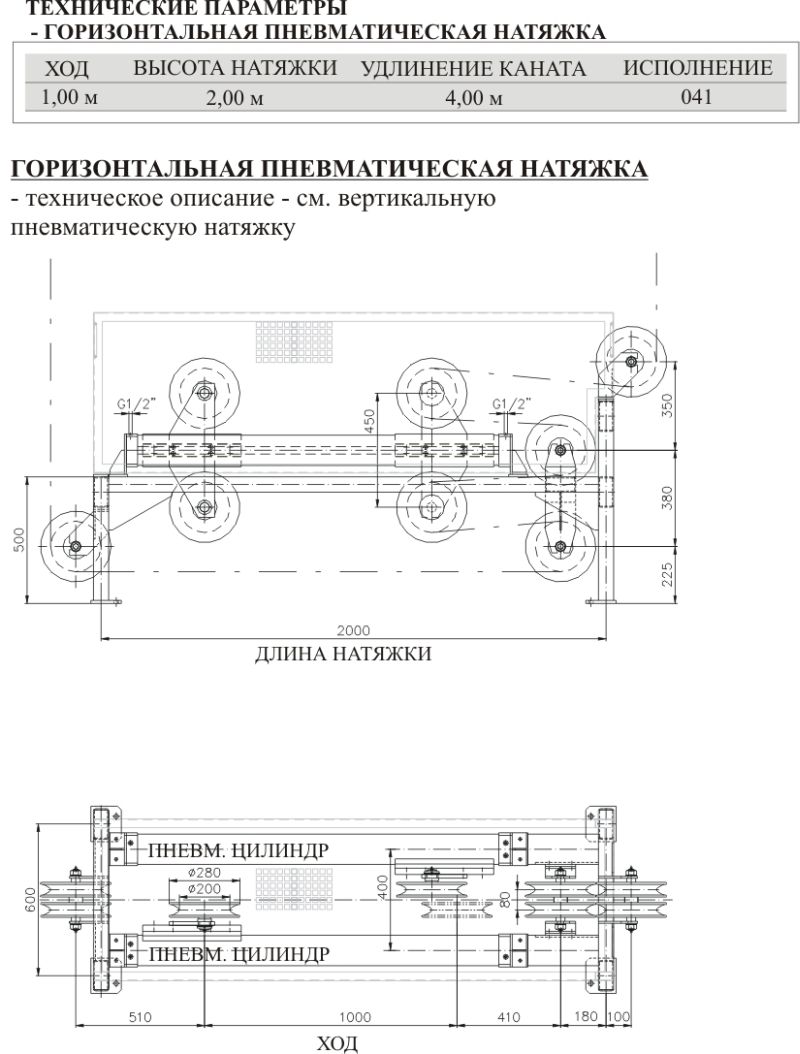

Горизонтальная пневматическая натяжка
