Натяжка сеток и сукна в прессовой и сушильной части БДМ типа EDS, PDS

Устройство служит для натяжки сукна в прессовой части и сушильной сетки в сушильной части бумагоделательной машины. Исходя из способа переработки выведение натяжного усилия делится на пневматическую и электрическую натяжку.

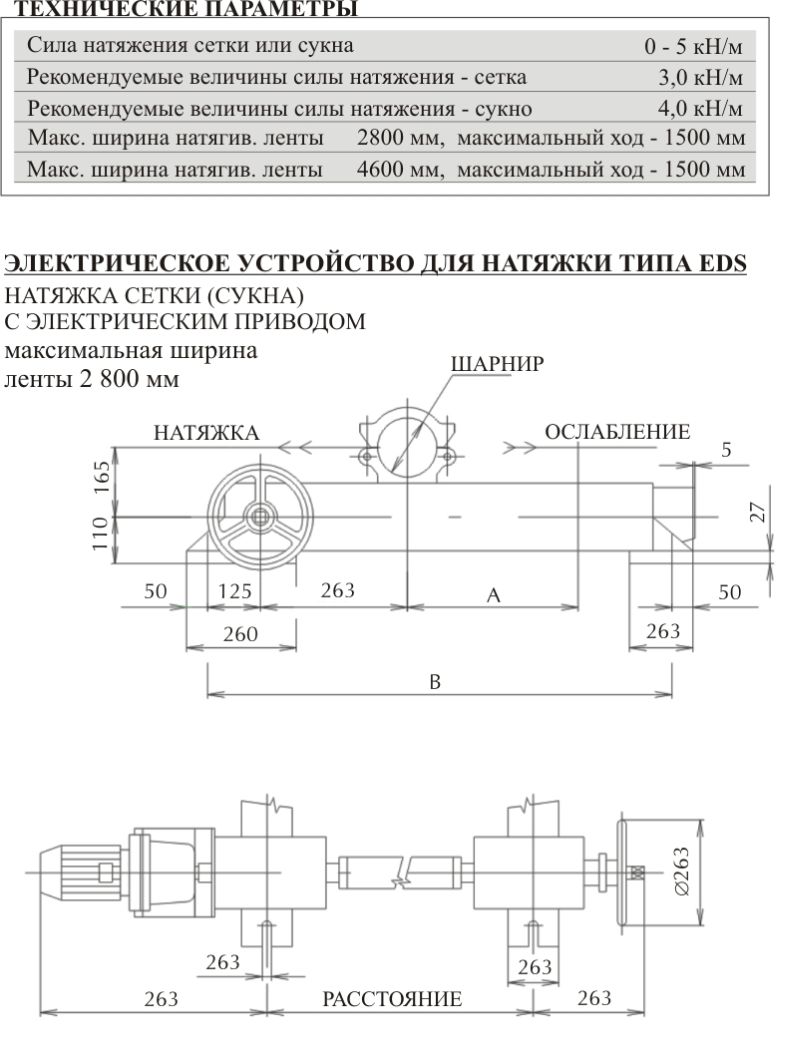

ЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ТИПА EDS

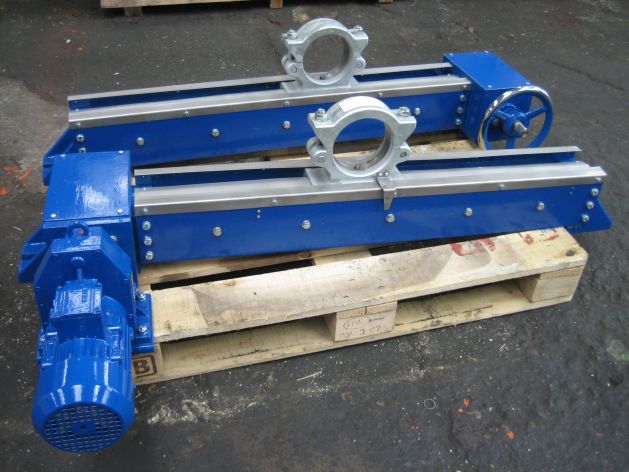

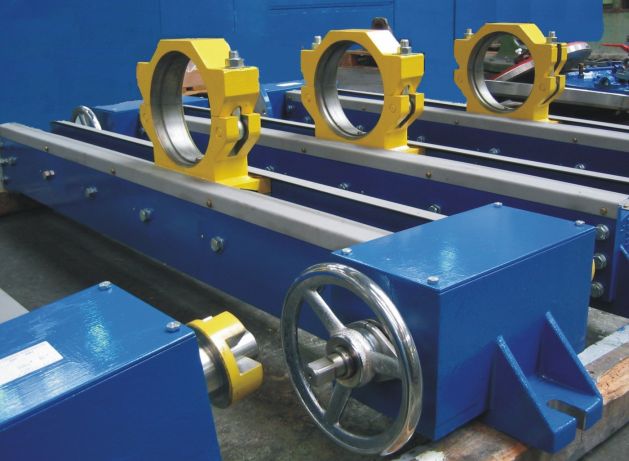

Устройство состоит из ходового винта с боковинами, посадки и коробки передач на стороне привода и такими же самыми деталями со стороны обслуживания. Обе стороны соединены друг с другом валом между редукторами. Со стороны обслуживания редуктор имеет маховичок. При помощи маховичка и специального ключа можно выравнивать ось посадки так, чтобы эта ось находилась перпендикулярно к оси БДМ. К редуктору со стороны привода закреплён электродвигатель, который приводит в движение оба винта одновременно. Путём перемещения ведущего валика, который смонтирован в посадке натяжного устройства можно натягивать или ослаблять сукно (сетку).

Основное исполнение натяжного устройства выполнено без датчика силы натяжения сетки (сукна). Устройство можно дополнить датчиком и автоматическим регулированием силы натяжения. В этом случае устройство оснащается тензометрическими съёмными втулками под одним из ведущих валов натягиваемой сетки (сукна) и соответствующей системой регулирования.

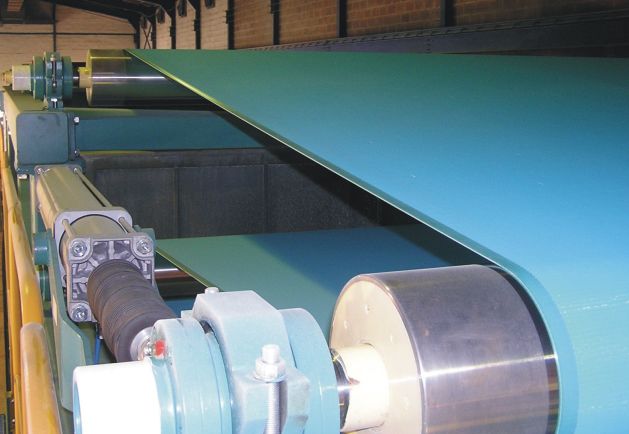

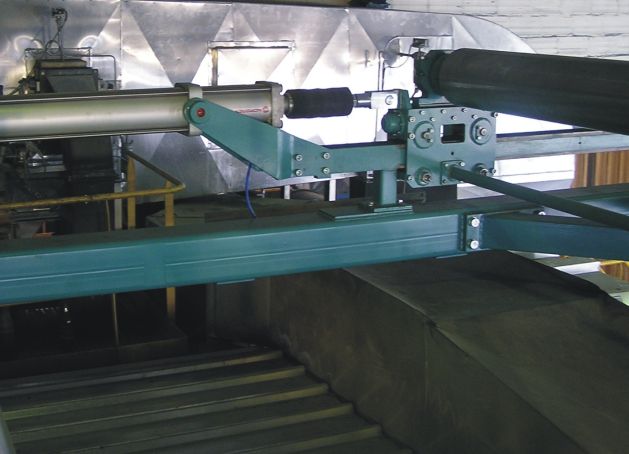

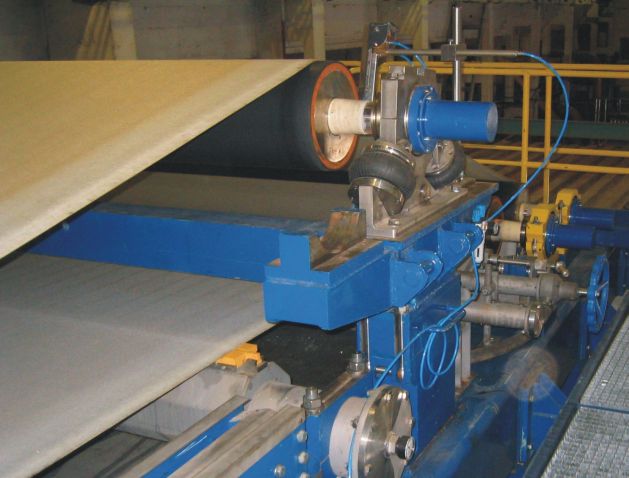

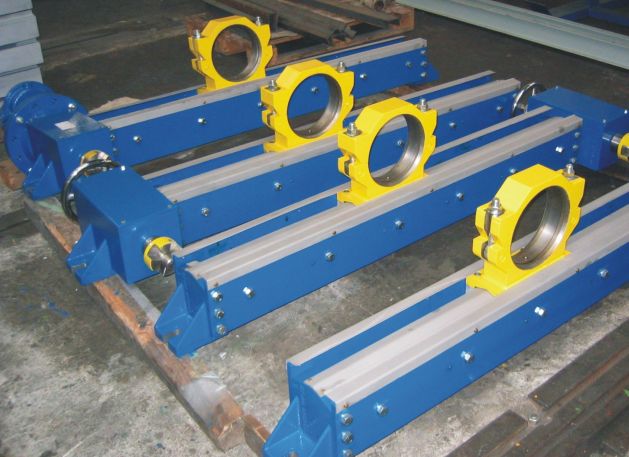

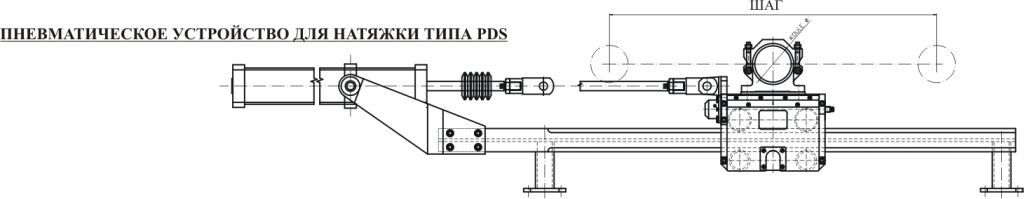

Устройство для натяжки состоит из двух балок (сторона обслуживания и сторона привода) с направляющими и зубчатыми рейками. По направляющим передвигается телёжка с подшипниковым корпусом. В целях обеспечения параллельного движения со стороны обслуживания и со стороны привода телёжки соединены соединительной штангой с шестернями, которые зацепляются в зубчатые рейки на несущих балках. Для осуществления подачи тележёк была использована пара пневматических цилиндров. Путём передвижения ведущего валика, который вмонтирован в посадке натяжного устройства, натягивается или ослабляется сукно. Требуемая величина натяжки прямо пропорциональна давлению воздуха в пневматических цилиндрах, т.е. нет необходимости применять ни тензометрические датчики, ни какиелибо другие управляющие приборы. Давление воздуха можно регулировать редукционным клапаном в пневматическом контуре устройства для натяжки.

Проспект (  399.976 KB)
