Реконструкция сеточной части БДМ 2

Реконструкция сеточной части БДМ 2

Демонтаж и монтаж существующей сеточной части. Демонтаж и монтаж новой верхней сеточной части. Реконструкция сеточной части с использованием существующих деталей и бывших в употреблении деталей бумагоделательной машины из Вислоха (Германия).

Цель реконструкции: увеличение объема продукции БДМ (производство тестлайнера, флютинга, масса квадратного метра 105 - 200 г/м², производительность машины 86 000 т/г, максимальная рабочая скорость машины 800 м/мин).

Параметры БДМ после реконструкции:

Изделие:	85 % тестлайнер; 15 % флютинг
Масса квадратного метра:	105 - 200 г/м2
Производительность:	86 000 т/г
Сырье:	60 % OCC; 40 % смесь
Ширина напорного ящика:	2 700 мм
Ширина на накате:	2 500 мм
Диаметр рулона:	2 500 мм
Скорость машины:	рабочая макс. 800 м/мин
	расчетная 850 м/мин

1. Отделка и дополнение нижней сеточной части

• для возможности крепления новой конструкции верхней сеточной части
• балка типа „cantilever“ в месте нового крепления верхнего напорного ящика перемещена примерно на 1 500 мм
• укорачивание обеих несущих балок сеточной части в месте под верхним напорным ящиком, новые фланцы для подключения к новой стойке напорного ящика
• перестановка существующей стойки со стороны привода под главной продольной балкой
• несущая конструкция под верхний напорный ящик (в исполнении „cantilever“)
• отделка ванн для подсеточной воды (замена ванн для подсеточной воды и отделка спуска шабера грудного вала в передней части сеточной части БДМ 2)

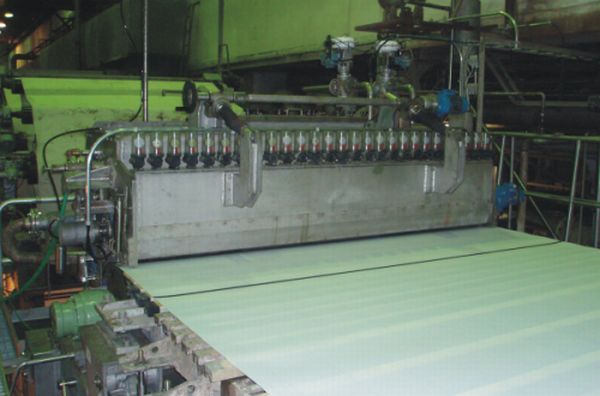

2. Перестановка закрытого напорного ящика для верхней сеточной части

• отделка подключения рабочих носителей, дополнение трубо- проводов к узлоловителю и к вихревым очистителям, существующее управление и регулирование напорного ящика

3. Отделка верхней сеточной части

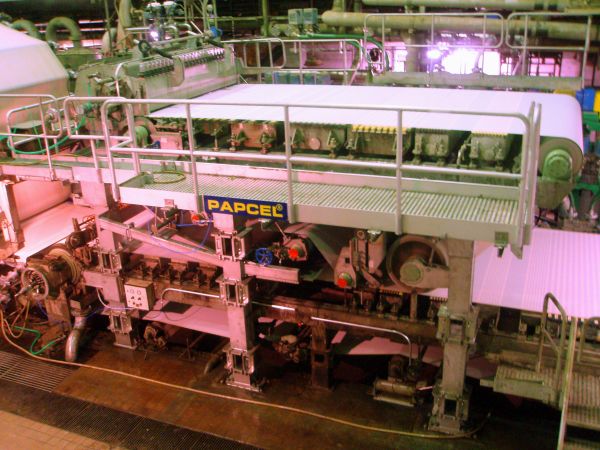

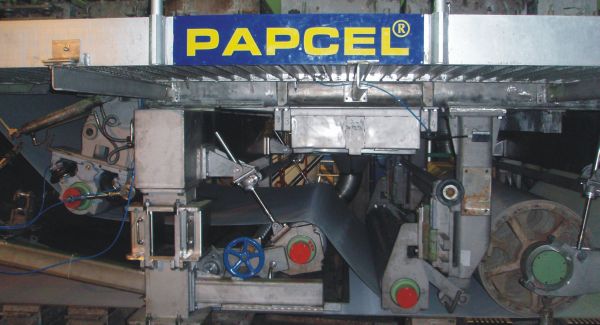

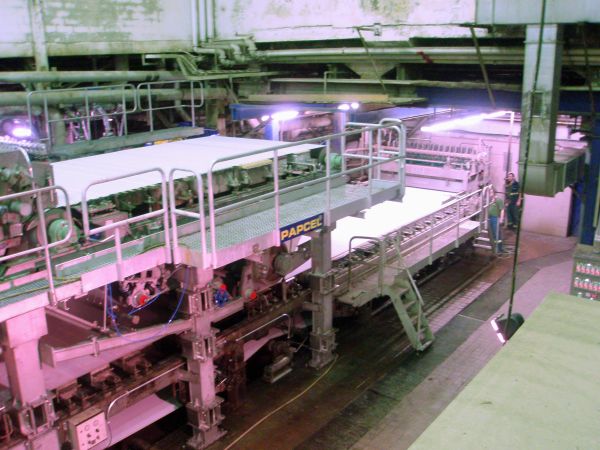

• существующая верхняя сеточная часть была разобрана и заменена новой конструкцией типа „cantilever“ с использованием элементов обезвоживания и ведущих валов из бывшей в употреблении БДМ „Вислох“. Сеточная часть была передвинута на 2 160 мм. Балки типа „cantilever“ на конце со стороны приводa были анкерованы в конструкцию цеха, управление осуществляется при помощи гидравлических домкратов. Комплектная поставка, включая новые ванны, отвод подсеточной воды и площадки для обслуживания.

Исполнение новой конструкции:	cantilever
Ширина сетки:	2 820 mm
Ширина напуска массы:	2 700 mm
Состав сеточного стола:	грудной стол, водяные ящики открытого типа, вакуумные водяные ящики, отсасывающие ящики
Элементы обезвоживания:	бывшая в употреблении БДМ „Вислох“



4. Гидравлическая система сеточной части

• подключение гидравлических цилиндров для опрокидывания грудного вала подсоединено к существующей распределительной сети

5. Пневматическая система верхней сеточной части

• дополнение распределения напорного воздуха по всей машине и подключение к отдельным новым местам отбора. Поставка пневматического привода для управления новыми элементами в верхней сеточной части

6. Привод сеточной части

• бывший в употреблении привод из БДМ „Вислох“ для нижней и верхней сеточных частей, устранено бетонное основание (фундамент), внедрена новая стальная конструкция. Измерение и автоматическое регулирование давления ниже атмосферного для вакуумных и отсасывающих ящиков верхней сеточной части из Б/У БДМ „Вислох“, поставка сепаратора воды. Использование существующей распределительной сети высоконапорной воды, сохранение существующей вакуумной системы машины.

Срок введения в эксплуатацию: декабрь 2008 года.
