pohonu, montáže ocelové konstrukce haly včet-
ně zastřešení a opláštění.
Technické novinky v projektu
V projektu bude použita nová koncepce hydrau-
lického nátoku s ředěním před difuzorem (tech-
nologie “Gorostidi“), který zajišťuje lepší výsled-
ky příčného profilu plošné hmotnosti. Uzelník
nátoku bude osazen nízkoenergetickým roto-
rem nové konstrukce
S2L*).
Další novinkou jsou
transfer-válce vlastní konstrukce v lisové části
pro lepší stabilitu pásu papíru a vlastní zavádění
přes tuto část stroje. Poprvé zde bude také pou-
žito tzv. „UNO skupiny“, což je slalomové prove-
dení první sušicí skupiny se stabilizátory nad
děrovanými spodními cylindry.
Aktuálně z průběhu projektu
Probíhají intenzivní jednání s OOO Projektinž-
stroj (PRIS). Důležitým termínem pro realizaci je
dokončení architektonického - úvodního projek-
tu stavby a provedení jeho expertizy. Dalším dů-
ležitým milníkem realizace stavby je zahájení
zemních prací, které bylo provedeno od 10. 9.
2013 firmou Stroitelnyj Trest № 12. V rámci
přípravy celého staveniště bude nutné odvést
3
cca 30 000m zeminy.
Po zpracování a odsouhlasení projektové sta-
vební dokumentace (části základových plánů)
bude koncem měsíce září zahájen výběr doda-
vatele stavební části - základů haly a techno-
logie. Plánovaný termín dokončení první etapy
těchto prací je 01/2014 s návazným zahájením
stavby ocelové konstrukce haly v termínu od
02/2014.
V závěru letošního roku je plánováno zahájit
expedici prvních dodávek z PAPCELu do Šklovu.
Jedná se o škrabáky, napínáky síta sušicí části a
řezačku dutinek.
- Pavel Grossmann, projektový manažer -
a
a
a
a
a
a
a
*)
r
“
V rámci kontinuálně probíhajícího projektu snižování
spotřeby elektrické energie strojů přípravny látky
PAPCEL úspěšně dokončil inovaci rotoru S2L, kterým
jsou dnes standardně osazovány všechny výrobní řady
sítových tlakových třídičů na pozici uzelníku. Hlavními
cíli provedené inovace bylo snížení spotřeby elektrické
energie, zvýšení průtočné kapacity, zajištění minimál-
ních pulsací látky před nátokem na PS a v neposlední
řadě také eliminace zachycování smotků nečistot na
rotoru. Zkoušky rotoru na firemní zkušebně jednoznač-
ně potvrdily splnění daných cílů a bylo rozhodnuto
aplikovat nové rotory na všechny výrobní řady tlako-
vých třídičů na pozici uzelníku. Nový design se týká
především uchycení a nového tvaru lopatek označe-
ných „Wing“ v jehož rámci bylo nutno mimo jiné inovo-
vat vlastní metodu tlakového lití. Zkoušky jednoznačně
prokázaly snížení spotřeby elektrické energie vůči
původním rotorům o
12 %
a zvýšení průtočné
o
5%.
Poslední série
zkoušek na OCC
proběhla s látkou
hrubě předtřídě-
nou pouze na ot-
vorech o průměru
1,8 mm. Tuto kva-
litu látky lze oče-
kávat pouze u zá-
kazníků bez štěr-
binového třídění
(fine screening).
Zkoušky potvrdily
odolnost rotoru
vůči zachycování smotků nečistot a lze je tedy také
v těchto technologiích používat.
- Jaroslav Mana, konstruktér -
otor uzelníku STU - označení “S2L
kapacity
Vzhledem ke krátkým termínům akce byla v červ-
nu tohoto roku zahájena projekce potrubních
rozvodů. Díky tomu je rozpracovanost těchto prací
velmi vysoká a dá se říci, že je v tuto chvíli
“nataženo” více než 80%potrubních tras.Aby bylo
zajištěno rychlé a kvalitní provedení všech pro-
jekčních činností, zúčastňuje se vedoucí projektu
pravidelně všech kontrolních dnů a většiny tech-
nických jednání jak s investorem, tak s dodavateli
zařízení a s ostatními projekčními organizacemi,
které se na projektu podílejí. Vedoucí projektu je
v neustálém kontaktu s project managerem firmy
PAPCEL, aby byl informován o aktuálním stavu
a vývoji projektu. Tato zakázkamá nejvyšší prioritu
a proto věříme, že bude zrealizována kvalitně,
v dohodnutých termínech a k plné spokojenosti
investora.
Strojně-technologický projekt pro “Šklov“
zpracovává firma Erma Elan Engineering - člen skupiny firem PAPCEL
Pražská projekční kancelář je součástí sku-
piny firem PAPCEL od roku 2009. Pro projekt
“Šklov” byla pověřena zhotovit strojně-tech-
nologický projekt papírny a to od základního
inženýringu až po prováděcí projekt, včetně
autorskéhodozoruna stavbě.
Práce na této akci začaly již začátkem roku 2013,
v současné době se finalizují podklady pro staveb-
ní projektanty (firmaPRIS), kteří v polovině listopa-
du budou odevzdávat dokumentaci pro expertizu.
V rámci těchto prací zajišťuje naše firma návrhy a
zpracování chybějících technologických schémat.
Spolu se specialisty společnosti PAPCEL, koneč-
ným zákazníkem a s projektantem stavby jsme
dohodli a odsouhlasili celkové uspořádání stroj-
ního zařízení, počínaje přípravnou látky, papíren-
a
ským strojem se všemi náležitostmi a příslušen-
stvími PS. Jednotlivé návrhy uspořádání strojního
zařízení byly několikrát prodiskutovány jak s doda-
vateli zařízení, tak s investorem. Na základě takto
odsouhlaseného rozmístění zařízení byly vydány
dispoziční výkresy, které jsou základem pro výkre-
sy základových plánů. Právě ty byly základním
podkladem pro místní projekční organizaci PRIS,
která z nich vychází při navrhování konkrétního
stavebního řešení a vytváří stavební prováděcí
výkresy. Projekty některých zařízení a příslušen-
ství PS zpracovávají odborné firmy. Jedná se
například o rekuperaci, vzduchotechniku haly, pa-
rokondenzační systém, balicí linkua jiné.
Erma Elan
Engineering zabezpečuje a dohlíží,
aby při zpracování projektů těchto odborných firem
nedocházelo ke vzájemnýmkolizím.

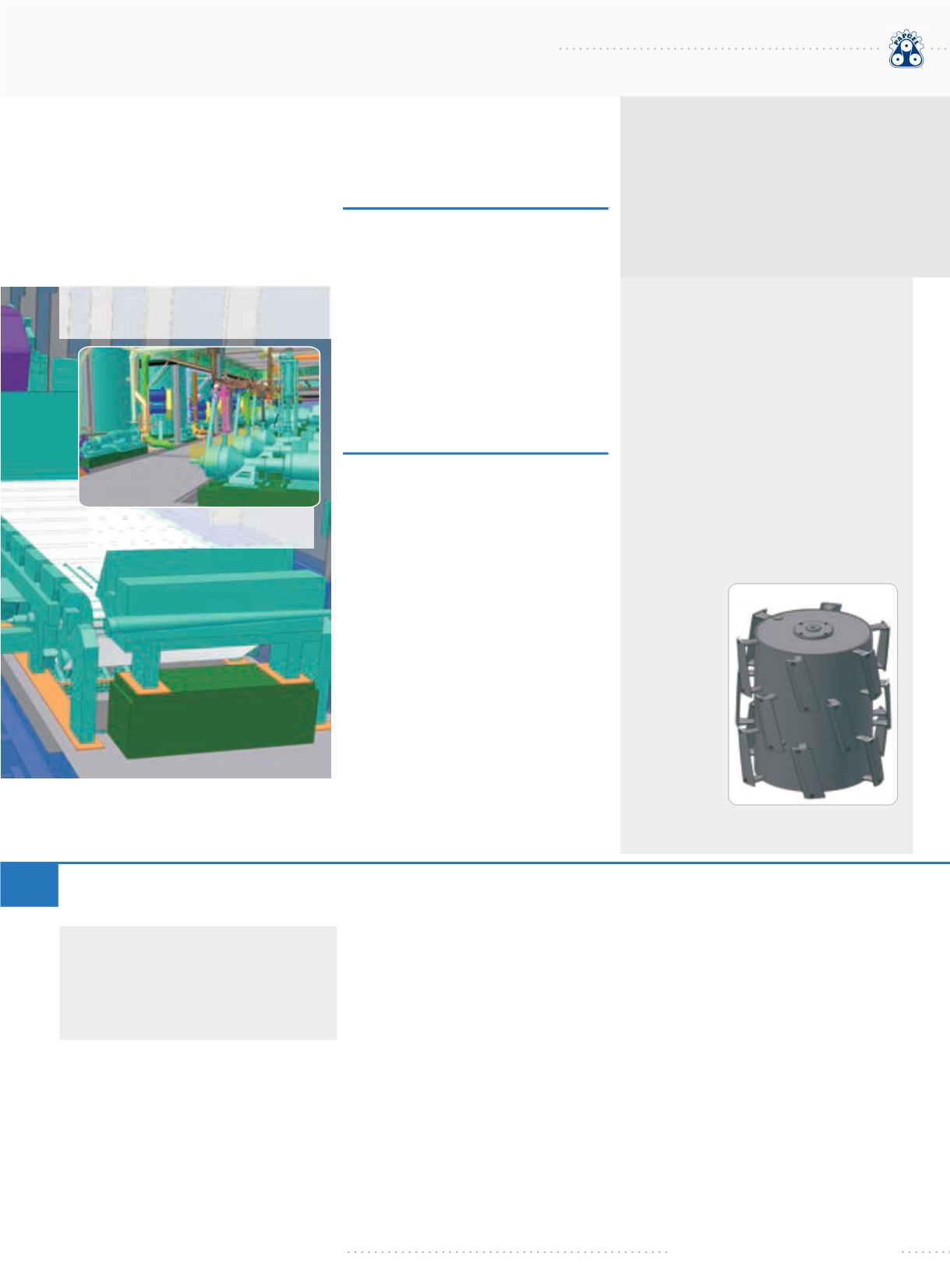

3D návrhy řešení linky PS, linky přípravny
látky, firma Erma Elan Engineering
4
4
4
4
4
4
4
4
4
projektová dokumentace stavby / dokumentace ocelové haly
stavební práce a inženýrská výstavba vnější a vnitřní
infrastruktury, E-P-C služby,
strojně-technologický projekt, dokumentace kotelny,
projekt elektro,
strojní dodávky - kompletní linka přípravny látky,
papírenský stroj, konstantní část stroje, vč. kompletního
příslušenství,
dodávka kotle, ocelových konstrukcí pro výstavbu hal,
laboratoř,
bruska válců, balicí linka, apod..
- Ing. Jan Ostrý / Ing. Jan Baše -
4
4
4
4
4
dodávka kotle Kohlbach s českou firmou
SCHIESTL, spol. s r.o.,
dodávka ocelové konstrukce haly stavby vč.
opláštění s českou firmou LINDAB Buildings,
s.r.o.
Dále probíhají jednání ohledně podpisu smlouvy
s dodavatelem:
brusky válců,
balicí linky,
projektu elektročásti se společností SPBEK
z Ruska.
V nejbližší době nás čeká výběr dodavatele pa-
rokondenzačního systému, rekuperace, válce
egutéru, parní skříně, odsávání ořezů, zákrytu,
termoválce a S-válce kalandru, vícemotorového
SUMARIZACE ROZSAHU
PROJEKTU V KOSTCE:
